变频器在变频调速时对普通异步电机的影响

调速电机就其设计初衷而言是专为交流调速而用的,但是变频调速的兴起zui直接的原因就是普通异步电机简单的结构、低廉的成本和方便的调速。如果说变频调速必须要配用变频专用电机的话,那么就产生了一个矛盾,变频调速固有的简单、坚固、耐用性不是没有了吗?

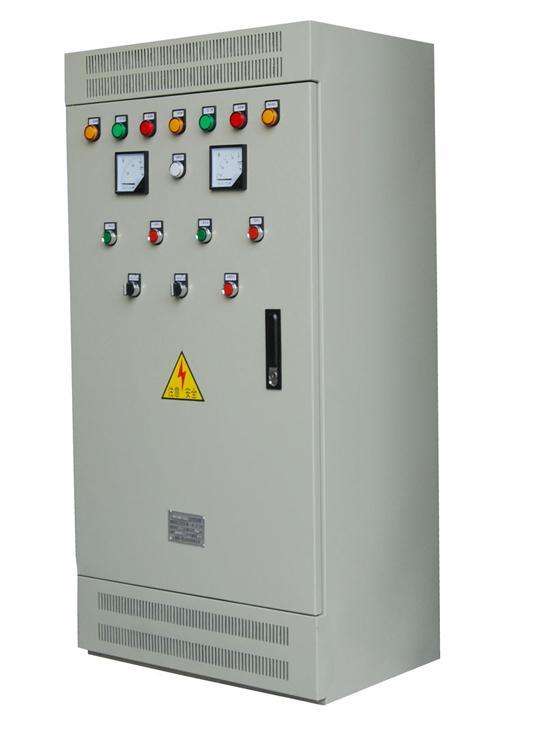

变频器控制柜

变频调速时对电机及其效能产生的影响变频调速不论采用什么样的控制方法其输出到电机端上的电压脉冲是非正弦的。所以普通异步电机在非正弦波下的运行特性分析就是变频调速时对电机产生的影响。

主要有以下几个方面:

电机的损耗和效率非正弦电源下运行的电机,除了基波产生的正常损耗外,还将出现许多附加损耗。主要表现在定子铜损、转子铜损和铁损的增加,从而影响电机的效率。

1、定子铜损在定子绕组中出现的谐波电流使I2R及增加。当忽略集肤效应时,非正弦电流下的定子铜损与总电流有效值的平方成比例。如定子相数为m1,每相定子电阻为及R1,则总的定子铜损P1为把包括基波电流在内的总定子电流有效值Irms代入上式,可得式中的第二项代表谐波损耗。通过实验发现,由于谐波电流的存在和与之相应的漏磁通的出现,使漏磁通的磁路饱和程度增加,因而励磁电流增大,从而使电流的基波成分也加大。

2、转子铜损在谐波的频率下,一般可以认为定子绕组的电阻为常数,但对于异步电机的转子,其交流电阻却因集肤效应而大大增加。特别是深槽的笼形转子尤为严重。正弦波电源下的同步电机或磁阻电机,由于定子空间谐波磁势很小。在转子表面绕组中引起的损耗可忽略不计。当同步电机在非正弦电源下运行时。时间谐波磁势感应出转子谐波电流,就像接近其基波同步转速运行的异步电机那样。
