AT500变频器在空压机上的应用

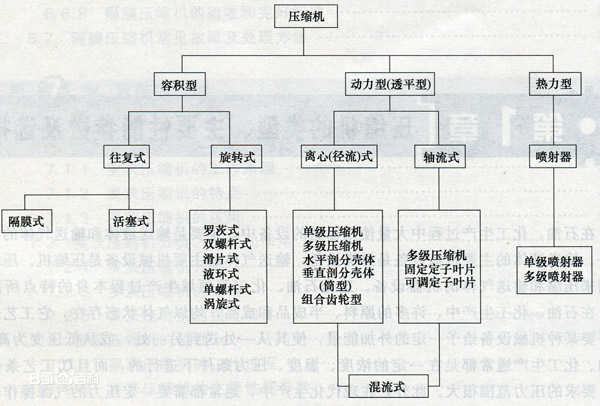

一、空压机的的介绍：

空压机的工作原理：空气压缩机（英文为：air compressor）是气源装置中的主体，它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置,是利用空气压缩原理制成超过大气压力的压缩空气的机械。

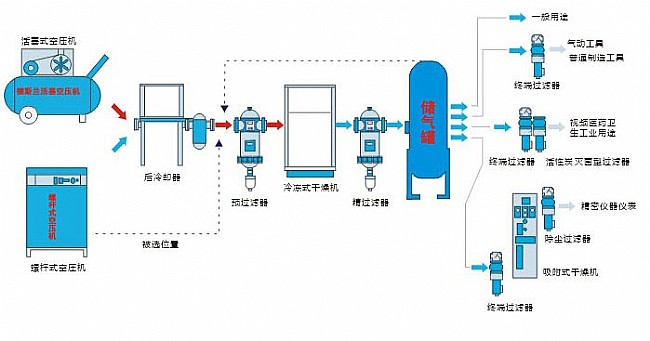

设备先通过空压机产气，再到储气罐，之后由管道分配到各个终端用气。

二、螺杆式空压机用变频控制：

利用艾克特变频器来启动空压机，将原有的星三角启动替代！同时要用艾克特变频器与普乐特变频控制器通讯！

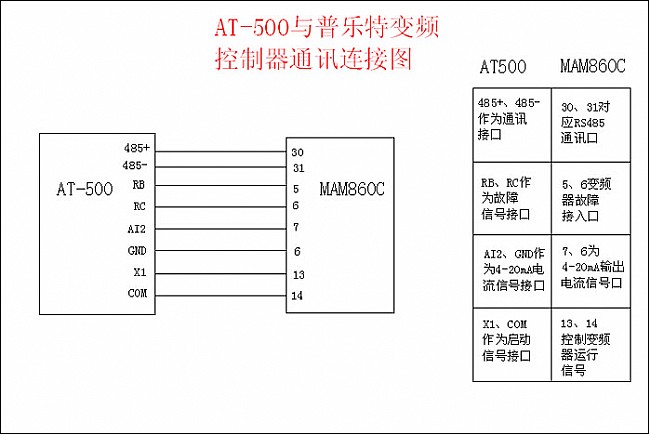

控制器与变频器通讯连接图

变频器控制的优势：

1、带有软启动功能，对电路产生的影响小；

2、可以控制电机转速，针对实际用气的情况来节省不必要的浪费

3、不会不停的重复加载，对加载电磁阀起到了一定的保护作用

三、AT500的调试参数以及选型

艾克特变频器的参数设置如下：

F0.02设置为1（外部端子启动）：F0.03设置为3（AI2速度给定）

F2.20设置为2.2（4-20mA电流信号的校正）；

F2.22设置为9.7（4-20mA电流信号的校正）；

F3.04设置为2（故障输出）； FD.05设置为1（标准数据传送）

注：F2.20、F2.22为电流信号校正参数，根据现场实际情况校正

选型建议：建议55KW以上，放大一档用。
