富士G11/P11变频器上电报OC

今天客户送修一台FRN5.5G11S变频器上电报OC2故障，经询问，客户在正常使用过程中，突然出现故障，然后断电上电都不能复位。拆机测量模块触发和导通都正常 。

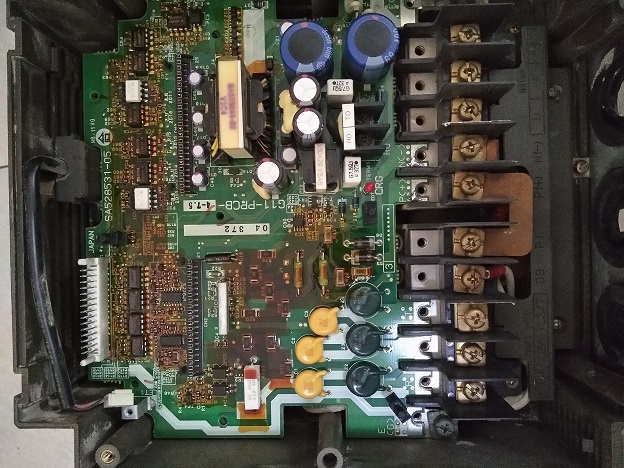

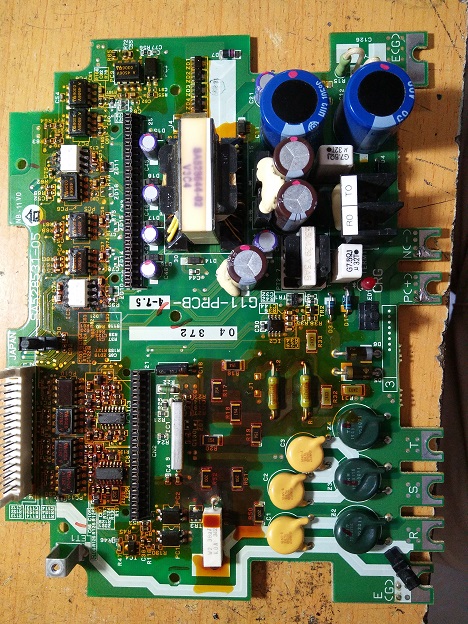

单独将驱动板和CPU板上电，上电直接显示OC2故障。模块排除在外，故障应该在CPU和驱动板之间了。正好手头有一块富士变频器的主板，换上去故障依旧。可以确定故障在驱动板上面。上电测量电流检测回路个芯片之间的电压都正常。以前维修过此类问题，是C4074G芯片不良容易报OC故障，索性将此芯片更换

上电之后还是报OC2故障。只能一步一步往下查，测量过来的信号经过C4074G芯片进入到A7840，测量A7840输入和输出电压，正常。看来只能地毯式测量了

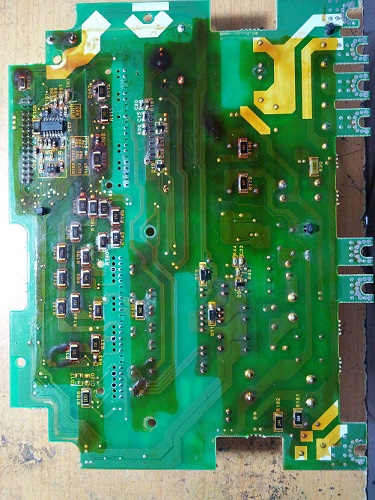

将芯片周边的电阻电容二极管和三极管贴片电阻全部测量一遍没有问题。看来进入死胡同了。板子上面的绝缘漆太厚不好清理，索性将绝缘漆清理一下，在清理A7840周边的时候发现，有一大块绝缘漆下面有一个贴片电阻，正好是A7840测量输出端。测量其电阻阻值为1.3M。看上面的印字，为680，阻值应该为68欧，看来电阻开路了。更换电阻测量输出端电压正常。装机测量一切正常。看来高维修的必须谨慎细心。
